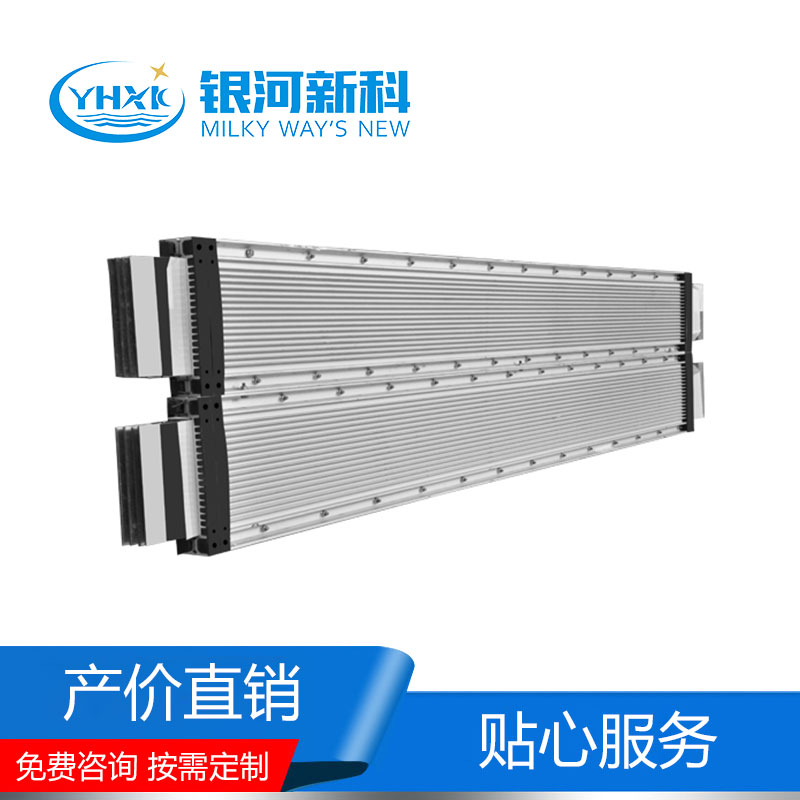

密集型母線槽：適用于交流三相四線或三相五線輸配電系統，額定電流250A-5000A，結構采用優質鋼制外殼，內部導體采用絕緣材料包覆后緊貼在一起并與外殼接觸，具有結構緊湊、散熱量大的特點，特別適用于電力變壓器和低壓配電柜以及重型負載的連接等大電流輸電場所使用。

密集型母線槽結構特點:

1）散熱能力較強

密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。

2）新一代環保產品

密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

母線槽和電纜的性能比較

特征	母線槽	電纜
使用年限	一般可達30年以上	一般在10-15年左右
機械安全性能	外殼機械強度高、具有良好的阻燃、防火性能	絕緣層易老化，火災狀態下易釋放濃煙等有毒物質
環境溫度	根據IEC/EN60439-1,-2標準最高溫度為+40℃，24小時平均溫度為+35℃	參照DIN 57 298 第四部分/VDE 0298 第四部分，電纜裝置的環境溫度為30℃
系統結構	簡潔、線性設計，使用插接單元對負載進行配電	配電柜對負載供電，供電時負載與電纜之間一一對應，造成電纜在進線口的大量堆積
負載的保護裝置	在插接箱內部根據用戶和系統的要求，采用斷路器、熔斷器或刀熔分配給負載，需要依靠開關保護	集中在配電箱內部，不是全部直接分配給負載，必須依靠電纜和負載的正確標注
外殼體積/空間要求	占用空間小、體積緊湊、走線直觀簡潔	作為大型輸配電系統需要占用大量的空間，而且電纜的走向需要根據相關規定設計，比如電纜的聚集、走向及電流載荷容量等.
系統適應性/靈活性	母線槽系統可預留插接口，設備更換位置時，只需相應更改插接箱的位置即可,若負載容量增加，更換大容量的斷路器等保護裝置即可.	只能從配電柜和負載之間新增加一條電纜或現場制作分支接頭，成本高，操作過程繁瑣，質量難以保證。并且容易人為造成事故
設計	測量后使用專門的電腦設計軟件設計	設計相對隨意,浪費較多
機械強度	高強耐腐蝕阻燃母線槽機械強度高，吊裝時有較大的跨距。	電纜需要電纜架支撐"護航"，安裝時其跨度不能過大。
配電方式	樹干式配電/線路損耗小	放射式配電/線路損耗大
投資成本	母線槽和設備一樣，搬遷時可以拆卸，到新現場可重新使用，能耗較小,省電.	電纜一次性使用，重復使用，利用率極低,能耗大,費電
易維護性	產品免維護	每年需要做例行維護及測試，線路走向復雜，維護項目多、困難
選型、計算（I/u等）	標準部件/只需按電流選定母線槽規格	很復雜、需根據敷設條件確定電纜系數及匹配的電纜橋架，選型工作量大

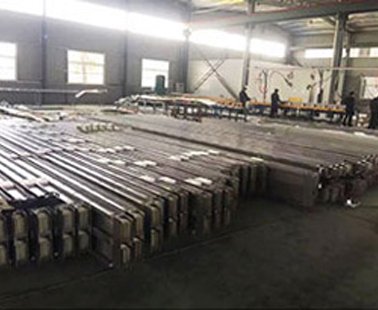

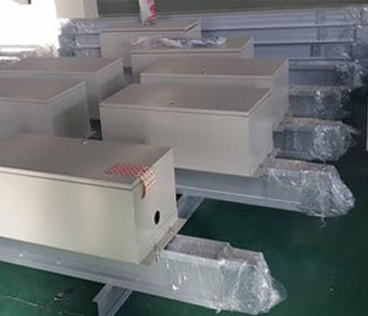

產品實拍

PRODUCT PHOTOGRAPH


產品細節

PRODUCT DETAILS

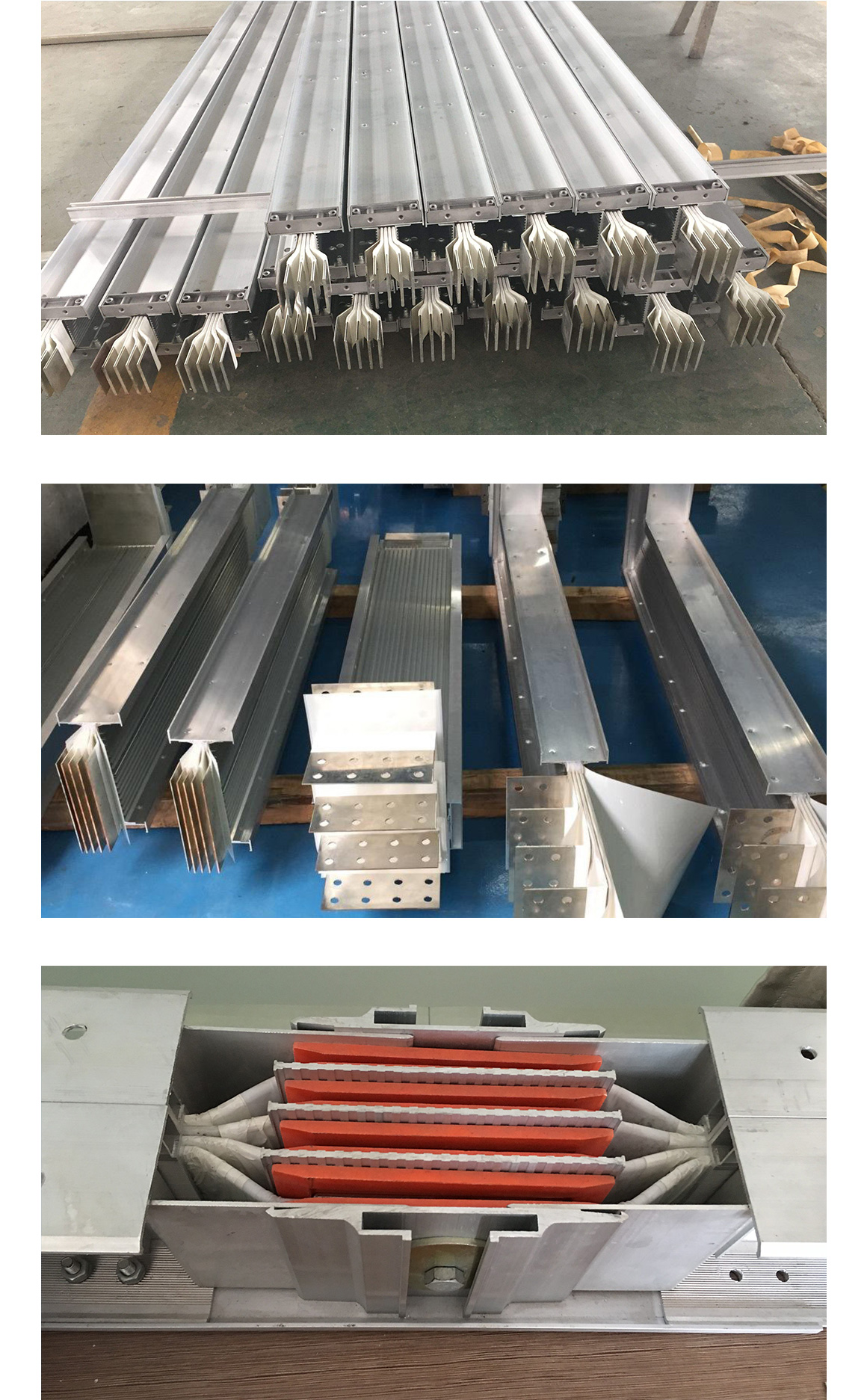

	三明治導體結構 ■全長密集,不會形成“煙囪效應” ■結構緊湊,占用的建筑物空間更小 ■導體緊密排列, 整體散熱,溫升更低	■插口處母排不打彎,高密集、低阻抗 ■防錯相設計,確保安裝時相序正確無誤 ■載流能力不受安裝位置及安裝方式的影響

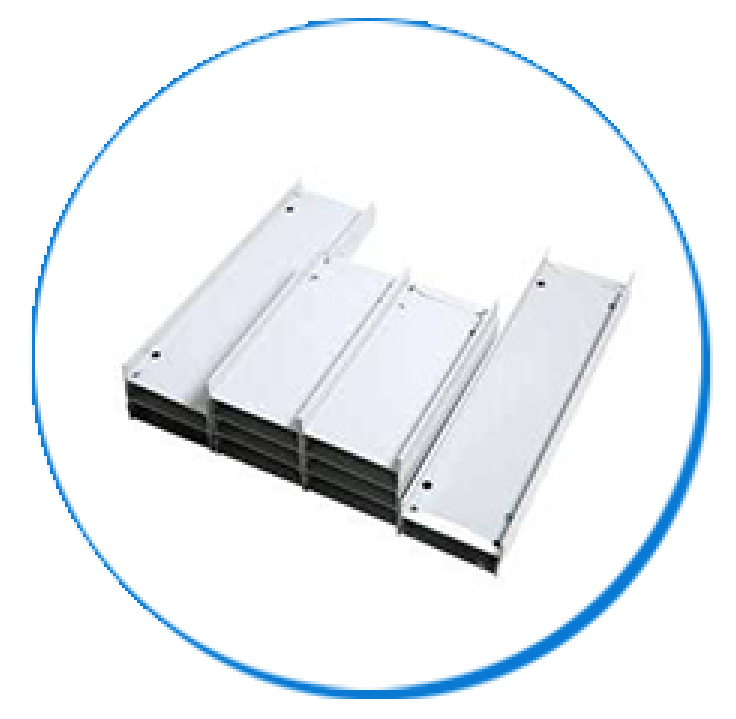

鋁鎂合金外殼 ■母線槽系統采用重量輕、擠壓成型的鋁合金型材作為外殼，厚度不低于2mm ,具有較高的機械強度,能夠從容應對各種特殊的應用條件 ■經過噴涂處理的外殼具有極好的抗腐蝕能力,能夠經受1200小時的鹽霧試驗 ■鋁合金外殼具有優異的散熱性能,散熱能力是鋼制外殼的兩倍 ■帶有鋸齒型散熱片的鋁合金外殼,散熱面積是普通外殼的1.5倍以上,改善了散熱條件,提高了載流能力具有優良的導電性能,整體外殼不低于50%相線的接地容量 ■鋁合金外殼為無磁環保材料,能有效避免渦流和磁滯損耗對母線槽系統造成影響

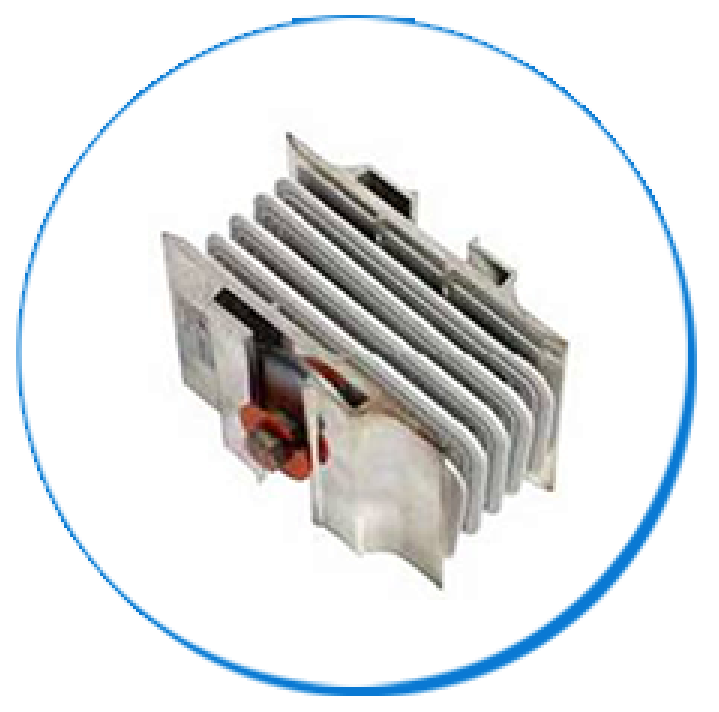

	單螺栓連接器 ■摒棄了傳統的設計, 用了單螺栓夾緊機構,安裝快捷、可靠,安裝速度較傳統連接器快一倍 ■采用了雙頭定扭矩螺栓,確保了連接所需的壓勵;配以特制的碟形彈簧, 確保了連接接觸面間的持久壓力 ■可單獨配置有溫度指示模塊,確保在系統故障、溫升過高時可以提醒檢修 ■連接母排截面是母線槽系統母排截面的1.2倍以上,接觸面為雙面搭接,有效降低了接觸電阻 ■絕緣隔板的邊緣增加了凹凸溝槽,增大了爬電距離
獨特的防錯相裝置 ■相序的正確與否直接關系到母線槽系統的運行安全。電氣母線槽系統的機械式防錯相裝置,有效地杜絕了人為因素所造成的危害，安裝工人即使粗心大意,也不會造成相序錯誤

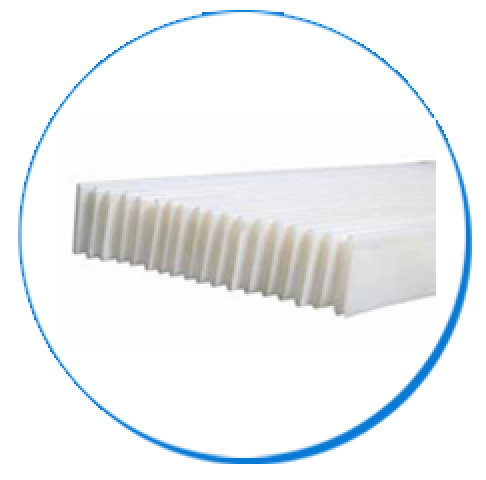

	可靠的絕緣材料 ■電氣母線槽系統采用標準的B級( 130°C )絕緣材料 ■雙層包裹,相與相之間多達四層,確保絕緣的可靠性 ■該材料絕緣耐熱等級為B級,單層耐壓可達10kv以上,是國際IEC協會推薦使用的專業電氣絕緣材料 ■無任何毒性,在高溫狀態下也不會產生有損于人體健康的物質

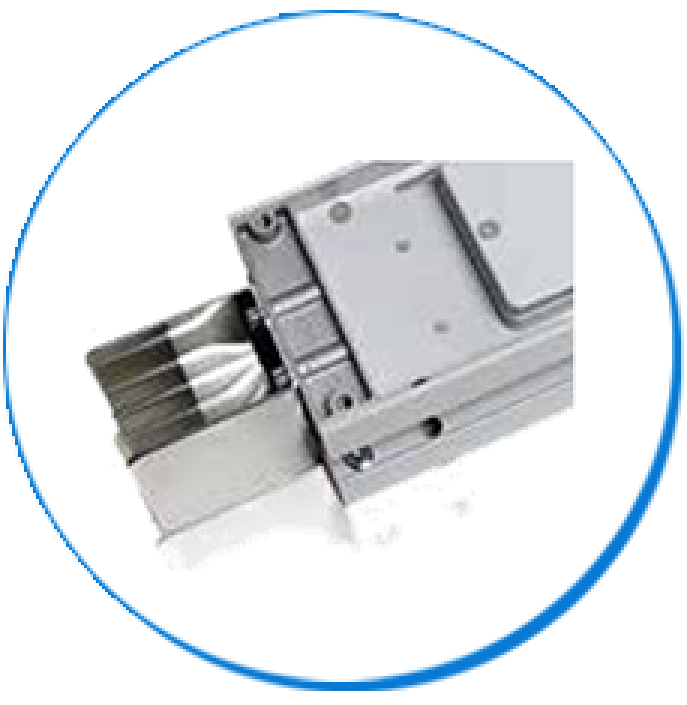

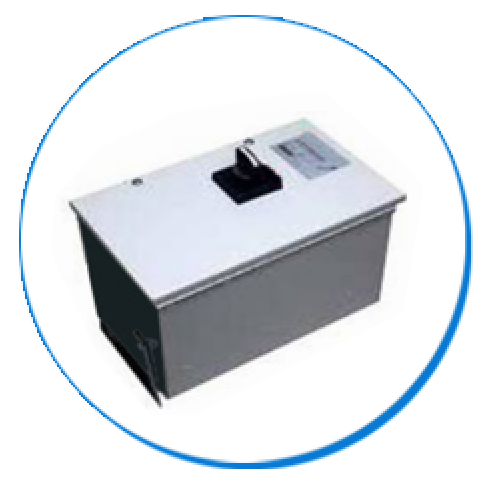

安全可靠的分接單元 ■雙金屬插腳結構,表面鍍銀處理,確保持久的接觸壓力和較低的接觸電阻 ■配備了安全連鎖機構,插接箱未安裝到位時,無法合閘,能夠有效避免插接箱帶負荷插拔 ■防錯相設計,確保插接箱插拔無誤 ■插接箱的所有帶電部件均進行了有效的電氣隔離,插接箱安裝時,其地線先于相線與母線槽系統接通，插接箱拆卸時,地線^后斷開
